| Tên thương hiệu: | AWX |
| MOQ: | 10pcs |
| Chi tiết đóng gói: | carton |

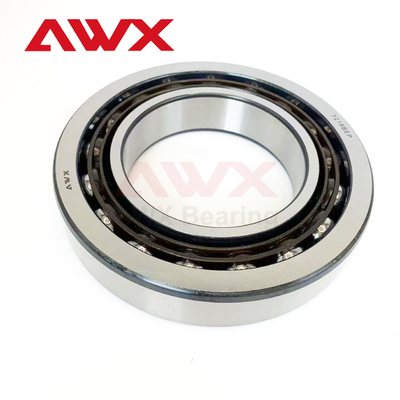

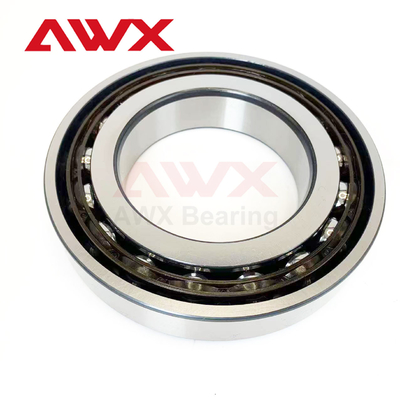

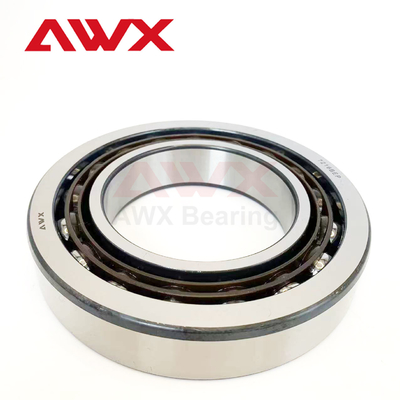

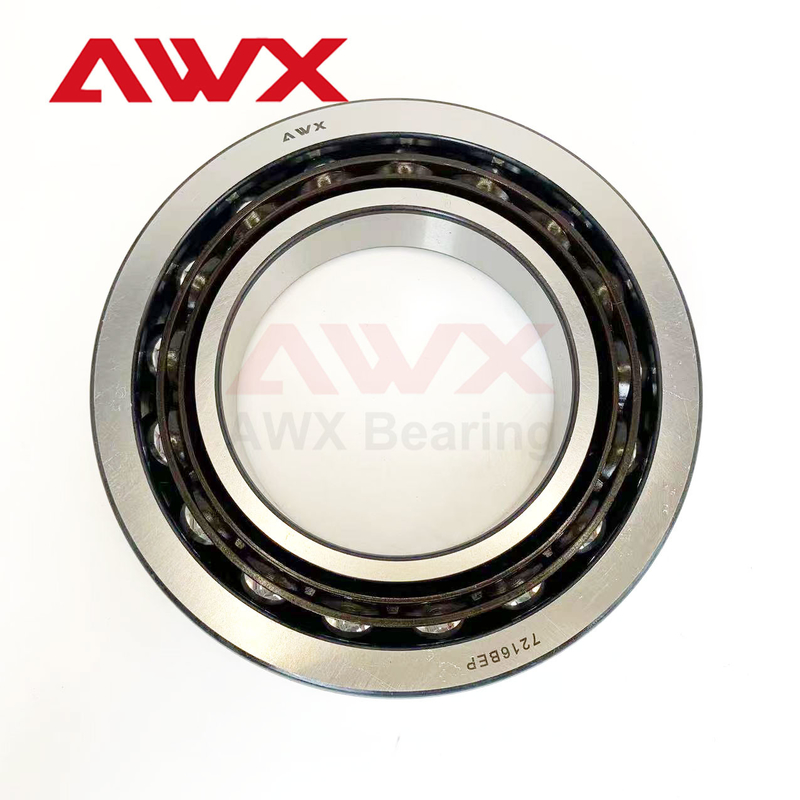

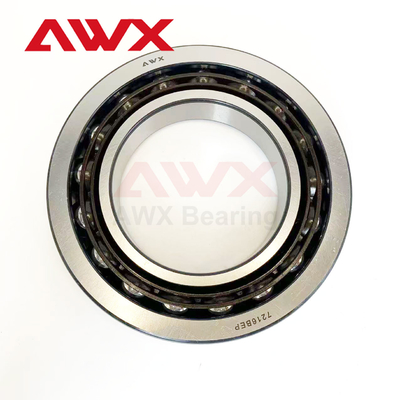

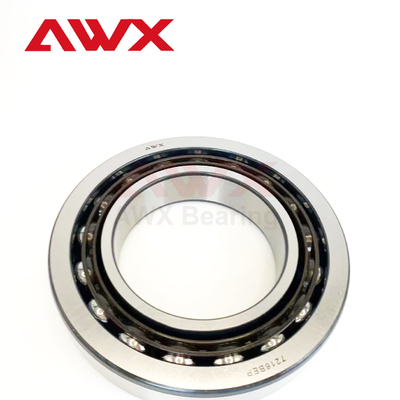

Vòng đệm hình cầu tiếp xúc góc là vòng đệm cán có thể chịu tải trọng tâm và trục cùng một lúc.
Đặc điểm cấu trúc
góc tiếp xúc: Các đường dẫn vòng tròn bên trong và bên ngoài có một góc tiếp xúc cụ thể.
Lớp đơn và hàng kép: Lớp bi đơn chịu được tải trọng trục một chiều và thường được sử dụng đôi với nhau; vòng bi hai hàng có thể chịu được tải trọng hai chiều.
Ưu điểm
Tốc độ cao: phù hợp với hoạt động tốc độ cao.
Độ chính xác cao: cung cấp độ chính xác quay và độ cứng cao hơn.
Khả năng tải mạnh: có thể chịu được tải radial và trục cùng một lúc.
| Định danh | (mm) | (KN) | (rpm) | Trọng lượng | |||||
| Các kích thước chính | Đánh giá tải cơ bản | Tốc độ giới hạn | |||||||
| d | D | B | Trọng lượng động | Trọng lượng tĩnh | Lôi dầu mỡ | Lôi dầu | Khối lượng (kg) | ||
| 7800C | - | 10 | 19 | 5 | - | - | - | - | 0.005 |
| 7000C | - | 26 | 8 | 4.9 | 2.1 | 24000 | 32000 | 0.019 | |
| 7000AC | - | 26 | 8 | 4.7 | 2.1 | 24000 | 32000 | 0.019 | |
| 7200C | - | 30 | 9 | 5.8 | 2.9 | 22000 | 28000 | 0.032 | |
| 7200AC | - | 30 | 9 | 5.5 | 2.8 | 22000 | 28000 | 0.032 | |
| 7200B | 7200AA | 30 | 9 | 5.3 | 2.7 | 19000 | 27000 | 0.03 | |
| 7300C | - | 35 | 11 | 9.8 | 4.6 | 18000 | 26000 | 0.053 | |
| 7300AC | - | 35 | 11 | 9.5 | 4.4 | 18000 | 26000 | 0.053 | |
| 7801C | - | 12 | 21 | 5 | - | - | - | - | 0.006 |
| 7901C | - | 24 | 6 | 3.3 | 1.8 | 28000 | 36000 | 0.011 | |
| 7901AC | - | 24 | 6 | 3.2 | 1.7 | 28000 | 36000 | 0.011 | |
| 7001C | - | 28 | 8 | 5.4 | 2.6 | 22000 | 28000 | 0.021 | |
| 7001AC | - | 28 | 8 | 5.1 | 2.4 | 22000 | 28000 | 0.021 | |
| 7201C | - | 32 | 10 | 7.9 | 3.8 | 20000 | 25000 | 0.037 | |
| 7201AC | - | 32 | 10 | 7.6 | 3.6 | 20000 | 25000 | 0.037 | |
| 7201B | 7201AA | 32 | 10 | 6.9 | 3.2 | 18000 | 24000 | 0.036 | |
| 7301C | - | 37 | 12 | 11.8 | 5.6 | 17000 | 24000 | 0.06 | |
| 7301AC | - | 37 | 12 | 11.5 | 5.4 | 17000 | 24000 | 0.06 | |
| 7301B | 7301AA | 37 | 12 | 10.5 | 4.9 | 16000 | 22000 | 0.06 | |
| 7802C | - | 15 | 24 | 5 | - | - | - | - | 0.007 |
| 7902C | - | 28 | 7 | 4.7 | 2.6 | 24000 | 32000 | 0.015 | |
| 7902AC | - | 28 | 7 | 4.5 | 2.5 | 24000 | 32000 | 0.015 | |
| 7002C | - | 32 | 9 | 6.2 | 3.3 | 19000 | 25000 | 0.03 | |
| 7002AC | - | 32 | 9 | 5.9 | 3.2 | 19000 | 25000 | 0.03 | |
| 7202C | - | 35 | 11 | 9.2 | 4.9 | 17000 | 22000 | 0.045 | |
| 7202AC | - | 35 | 11 | 8.9 | 4.8 | 17000 | 22000 | 0.045 | |
| 7202B | 7202AA | 35 | 11 | 7.9 | 4.2 | 16000 | 22000 | 0.045 | |
| 7302C | - | 42 | 13 | 13.2 | 6.7 | 15000 | 21000 | 0.084 | |
| 7302AC | - | 42 | 13 | 12.5 | 6.2 | 15000 | 21000 | 0.084 | |
| 7302B | 7302AA | 42 | 13 | 12.4 | 6.5 | 14000 | 19000 | 0.08 | |
Khả năng mang:Vòng đệm hình cầu tiếp xúc góc có khả năng tải trọng tâm và trục cao, đặc biệt là khi chịu tải trọng trục lớn, lợi thế của nó rõ ràng hơn.góc tiếp xúc của vòng bi quyết định khả năng tải và phạm vi sử dụng của nó.
góc tiếp xúc:Một trong những đặc điểm của vòng bi quả bóng tiếp xúc góc là có một góc tiếp xúc nhất định giữa quả bóng của nó và các vòng bên trong và bên ngoài, thường là 15 °, 25 °, 30 °, vv.Càng lớn góc tiếp xúc, càng mạnh khả năng tải trọng trục.
Điều chỉnh cho tải trọng lớn:Vòng bi bóng tiếp xúc góc thường được sử dụng trong các ứng dụng cần phải chịu được cả tải trọng tâm và trục. ví dụ: trục máy công cụ, động cơ, vòng bi ô tô, v.v.
Tránh tốc độ cao:Lối xích hình góc sử dụng các yếu tố cán hình cầu, có sức đề kháng ma sát tương đối thấp và có thể hoạt động ở tốc độ cao hơn.
Dòng đơn và hàng đôi:Lối xích bóng liên lạc góc đơn hàng thường chịu được tải trọng trục theo một hướng, trong khi vòng xích bóng liên lạc góc hai hàng có thể chịu được tải trọng trục theo cả hai hướng.Loại hai hàng phổ biến trong các ứng dụng đòi hỏi dung lượng tải cao hơn.
Nạp trước:Các vòng bi hình cầu liên lạc góc thường được nạp sẵn để cải thiện độ cứng và khả năng tải.
Ứng dụng linh hoạt:Các vòng bi bóng tiếp xúc góc có thể được cấu hình với các góc và cấu trúc khác nhau để thích nghi với môi trường làm việc và yêu cầu tải khác nhau.
Các ngành công nghiệp ứng dụng của vòng bi hình cầu tiếp xúc góc:
Ngành công nghiệp máy công cụ
Vòng bi bóng tiếp xúc góc thường được sử dụng trong trục máy công cụ, động cơ phụ và thiết bị chính xác.Chúng chủ yếu được sử dụng để chịu tải trọng quang và trục hỗn hợp để đáp ứng nhu cầu chính xác cao và tốc độ cao.
Ngành công nghiệp ô tô
Vòng bi bóng tiếp xúc góc có thể được sử dụng trong hệ thống truyền tải tải trọng lượng cao, chính xác cao trong các trục ô tô, trục truyền động, hệ thống lái và động cơ.Đặc biệt là trong các bộ phận di động ô tô hiệu suất cao và xe điện.
Ngành công nghiệp hàng không vũ trụ
Vòng bi bóng tiếp xúc góc thường được sử dụng trong các thành phần chính khác nhau của động cơ máy bay và máy bay.Vòng đệm bóng tiếp xúc góc có thể chịu được tốc độ cực kỳ cao và cung cấp hỗ trợ ổn định.
Công cụ điện
Vòng bi bóng tiếp xúc góc được sử dụng rộng rãi trong các công cụ điện như máy khoan điện, máy mài, máy cắt cỏ, vv, giúp các công cụ cung cấp hoạt động trơn tru và truyền điện hiệu quả.
Sản xuất năng lượng gió
Các bộ phận quay trong tuabin gió đòi hỏi các vòng bi chính xác cao.
Đường sắt và giao thông vận tải
Vòng bi bóng tiếp xúc góc đóng một vai trò quan trọng trong hệ thống truyền động của tàu điện ngầm và phương tiện đường sắt và các bộ phận chạy tốc độ cao của phương tiện vận chuyển,giúp chịu được tải trọng cao và cải thiện hiệu quả truyền tải.
Các dụng cụ chính xác và thiết bị y tế
Các dụng cụ chính xác như thiết bị quang học, máy quét laser và các bộ phận quay trong thiết bị y tế đòi hỏi các vòng bi rất chính xác.Vòng đệm bóng tiếp xúc góc có thể cung cấp độ cứng cao và đặc điểm ma sát thấp để đảm bảo độ chính xác cao của thiết bị.
Robot và thiết bị tự động hóa
Vòng bi bóng tiếp xúc góc được sử dụng rộng rãi trong thiết bị tự động hóa và khớp robot.Vòng xích bóng liên lạc góc cung cấp một giải pháp lý tưởng.
Thiết bị điện tử và động cơ
Trong động cơ điện, động cơ phụ và các thiết bị quay khác, vòng bi hình cầu tiếp xúc góc được sử dụng để chịu tải trọng tâm và trục và duy trì hiệu quả cao và tuổi thọ dài của thiết bị.
Tên sản phẩm: Vòng đệm bóng tiếp xúc góc
Mô tả: Vòng vòng bi hình góc cao chất lượng phù hợp cho nhiều ứng dụng công nghiệp.
Gói bao gồm: 1 x Vòng đệm bóng tiếp xúc góc
Chi tiết vận chuyển: Sản phẩm này sẽ được đóng gói cẩn thận để đảm bảo giao hàng an toàn.
Q: Tên thương hiệu của Xích bóng tiếp xúc góc là gì?
A: Tên thương hiệu là AWX.
Hỏi: Đường đệm bóng tiếp xúc góc được sản xuất ở đâu?
A: Sản phẩm được sản xuất ở Trung Quốc.
Q: Có phải Xích bóng tiếp xúc góc đi kèm với bất kỳ chứng nhận?
A: Có, sản phẩm được chứng nhận CE / ISO.
Q: Số lượng đặt hàng tối thiểu cho Xích bóng tiếp xúc góc là bao nhiêu?
A: Số lượng đặt hàng tối thiểu là 10pcs.
Q: Làm thế nào để đóng gói vòng bi bóng tiếp xúc góc để giao hàng?
A: Sản phẩm được đóng gói trong hộp.
Q: Thời gian giao hàng cho Xích bóng tiếp xúc góc là bao nhiêu?
A: Thời gian giao hàng là trong vòng 7 ngày.
Hỏi: Khả năng cung cấp của Xích bóng tiếp xúc góc là bao nhiêu?
A: Khả năng cung cấp là 1000000.
|
|
