| Tên thương hiệu: | AWX |
| Số mẫu: | 70004 70005 70006 70007 70008 ACM |
| MOQ: | 10pcs |
| giá bán: | 0.1-0.4usd |
| Chi tiết đóng gói: | carton |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

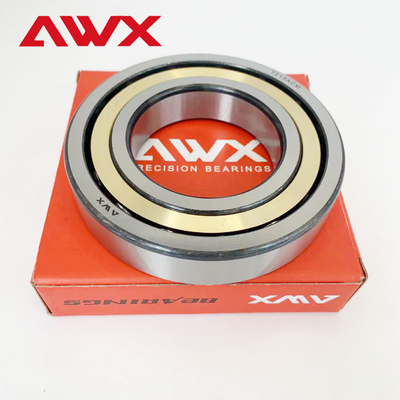

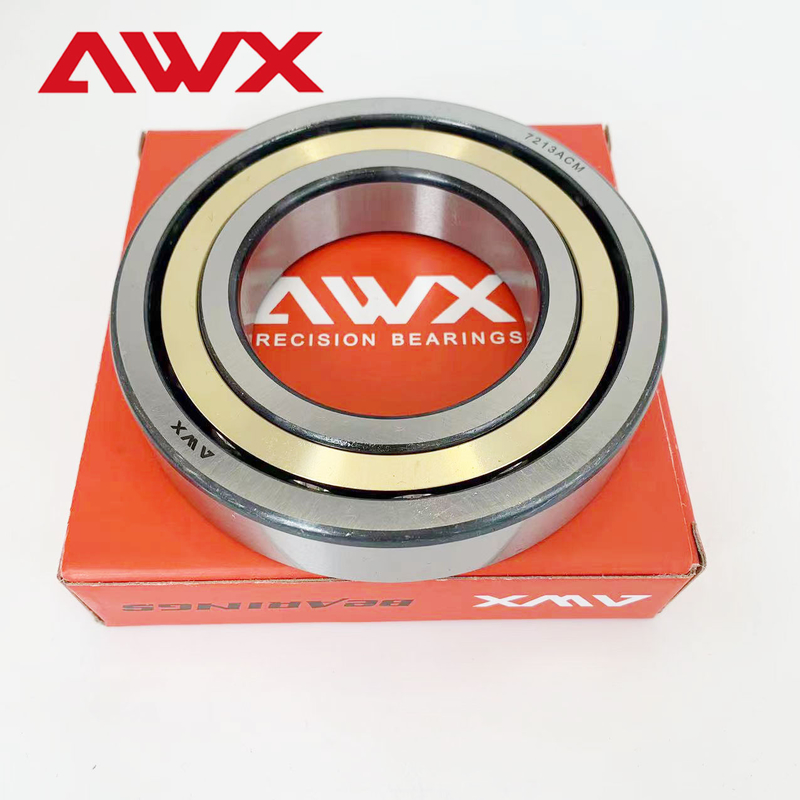

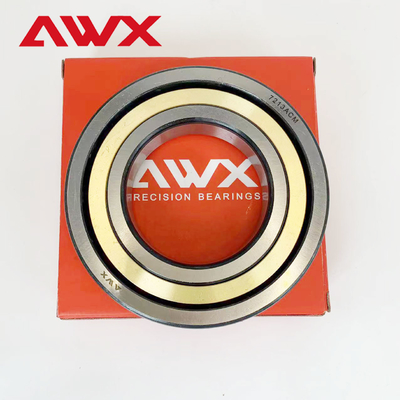

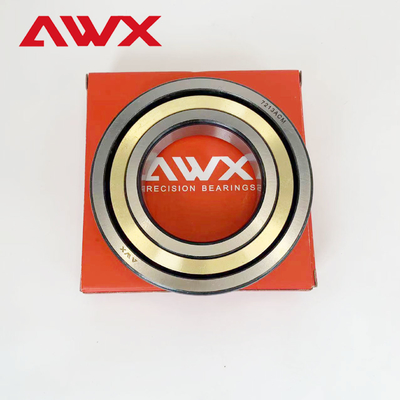

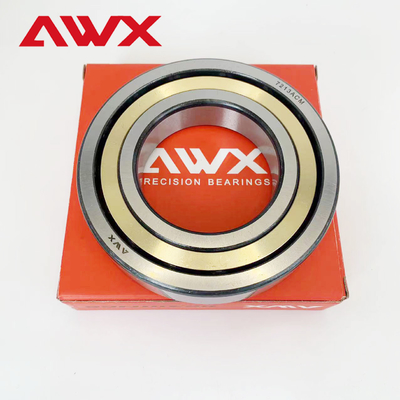

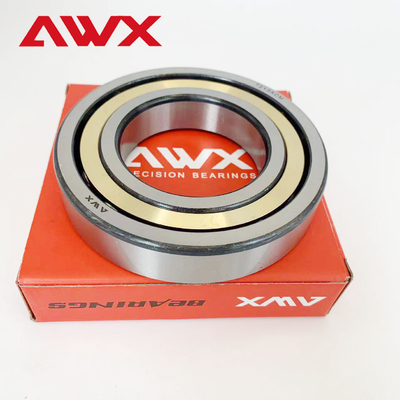

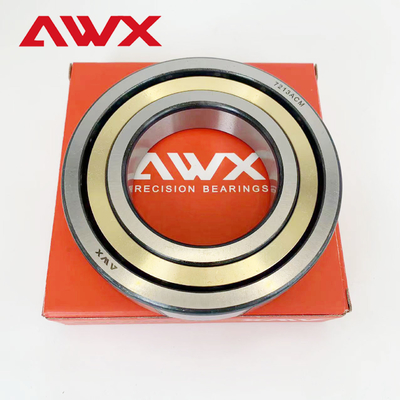

Xích bóng tiếp xúc góc là một loại xích có thể chịu được tải trọng trục một chiều lớn.Đường kết nối giữa quả bóng thép và điểm tiếp xúc của vòng bi bên trong và bên ngoài tạo thành một góc với hướng quangCác góc tiếp xúc thường được chia thành ba loại: 15 °, 30 ° và 40 °, được đại diện bởi các chữ cái C, A và B..
Kích thước của vòng bi tiếp xúc góc có thể được tùy chỉnh trong phạm vi 30mm đến 150mm.Chuồng của vòng bi có thể được làm từ các vật liệu khác nhau, bao gồm nylon, đồng, thép đóng dấu hoặc bakelite.
Vật liệu lồng được lựa chọn dựa trên hình thức hoặc điều kiện sử dụng của vòng bi. Thép, đồng hoặc nhựa kỹ thuật có thể được sử dụng. Phương pháp đúc được sử dụng để tạo lồng là dán hoặc xoay.
Lối xích bóng liên lạc góc bao gồm các vòng xích bóng liên lạc góc kết hợp, vòng xích bóng liên lạc góc hai hàng và vòng xích bóng liên lạc bốn điểm.Vòng xích góc thường được sử dụng trong máy móc công nghiệp, chẳng hạn như trục máy công cụ, thiết bị điện cơ, máy hàn và các thiết bị cơ học khác.
Các thông số của vòng bi
| Loại vòng bi | Kích thước ranh giới | Chỉ số tải cơ bản | Giới hạn tốc độ | |||||
| d | D | W | Cr | Cor | Mỡ | Dầu | Trọng lượng | |
| (mm) | (mm) | (mm) | (kN) | (kN) | (r/min) | (r/min) | (kg) | |
| 7000C | 10 | 26 | 8 | 5.3 | 2.45 | 47000 | 62000 | 0.021 |
| 7000AC | 10 | 26 | 8 | 5 | 2.35 | 34000 | 42000 | 0.021 |
| 7200C | 10 | 30 | 9 | 5 | 2.35 | 40000 | 54000 | 0.031 |
| 7200AC | 10 | 30 | 9 | 4.65 | 2.2 | 29000 | 37000 | 0.031 |
| 7001C | 12 | 28 | 8 | 5.8 | 2.95 | 40000 | 54000 | 0.024 |
| 7001AC | 12 | 28 | 8 | 5.4 | 2.75 | 29000 | 37000 | 0.024 |
| 7201C | 12 | 32 | 10 | 7.9 | 3.85 | 38000 | 50000 | 0.038 |
| 7201AC | 12 | 32 | 10 | 7.45 | 3.65 | 27000 | 34000 | 0.038 |
| 7002C | 15 | 32 | 9 | 6.6 | 3.7 | 35000 | 47000 | 0.035 |
| 7002AC | 15 | 32 | 9 | 6.1 | 3.45 | 26000 | 32000 | 0.035 |
| 7202C | 15 | 35 | 11 | 8065 | 4.55 | 33000 | 43000 | 0.048 |
| 7202AC | 15 | 35 | 11 | 8.1 | 4.25 | 24000 | 29000 | 0.048 |
| 7003C | 17 | 35 | 10 | 7.3 | 4.45 | 31000 | 41000 | 0.045 |
| 7003AC | 17 | 35 | 10 | 6.75 | 4.15 | 23000 | 28000 | 0.045 |
| 7203C | 17 | 40 | 12 | 10.9 | 5.9 | 29000 | 38000 | 0.07 |
| 7203AC | 17 | 40 | 12 | 10.2 | 5.5 | 21000 | 26000 | 0.07 |
| 7004C | 20 | 42 | 12 | 11.1 | 6.6 | 26000 | 35000 | 0.079 |
| 7004AC | 20 | 42 | 12 | 10.3 | 6.1 | 19000 | 24000 | 0.079 |
| 7204C | 20 | 47 | 14 | 15.5 | 9 | 24000 | 32000 | 0.112 |
| 7204AC | 20 | 47 | 14 | 14.5 | 8.4 | 17000 | 22000 | 0.112 |
| 7204B | 20 | 47 | 14 | 13.3 | 7.7 | 13000 | 17000 | 0.112 |
| 7005C | 25 | 47 | 12 | 12.3 | 8 | 23000 | 30000 | 0.091 |
| 7005AC | 25 | 47 | 12 | 11.3 | 7.4 | 17000 | 21000 | 0.091 |
| 7205C | 25 | 52 | 15 | 16.6 | 10.2 | 21000 | 28000 | 0.135 |
| 7205AC | 25 | 52 | 15 | 15.3 | 9.5 | 15000 | 19000 | 0.135 |
| 7205B | 25 | 52 | 15 | 14 | 8.7 | 12000 | 15000 | 0.135 |
| 7305B | 25 | 62 | 17 | 22.9 | 13.3 | 10000 | 14000 | 0.243 |
| 7006C | 30 | 55 | 13 | 15.8 | 11 | 20000 | 26000 | 0.133 |
| 7006AC | 30 | 55 | 13 | 14.5 | 10.1 | 14000 | 18000 | 0.133 |
| 7206C | 30 | 62 | 16 | 23 | 14.7 | 18000 | 24000 | 0.208 |
| 7206AC | 30 | 62 | 16 | 21.3 | 13.7 | 13000 | 16000 | 0.208 |
| 7206B | 30 | 62 | 16 | 19.4 | 12.5 | 9600 | 13000 | 0.208 |
| 7306B | 30 | 72 | 19 | 27.6 | 17.4 | 8700 | 12000 | 0.362 |
| 7007C | 35 | 62 | 14 | 19.1 | 13.7 | 17000 | 22000 | 0.17 |
| 7007AC | 35 | 62 | 14 | 17.5 | 12.6 | 12000 | 15000 | 0.17 |
| 7207C | 35 | 72 | 17 | 30.4 | 20.1 | 15000 | 20000 | 0.295 |
| 7207AC | 35 | 72 | 17 | 28.1 | 18.6 | 11000 | 14000 | 0.295 |
| 7207B | 35 | 72 | 17 | 25.6 | 17 | 8300 | 11000 | 0.295 |
| 7307B | 35 | 80 | 21 | 32.5 | 20.2 | 7700 | 10000 | 0.475 |
| 7008C | 40 | 68 | 15 | 20.5 | 15.9 | 15000 | 20000 | 0.21 |
| 7008AC | 40 | 68 | 15 | 18.7 | 14.6 | 11000 | 14000 | 0.21 |
| 7208C | 40 | 80 | 18 | 36.4 | 25.2 | 14000 | 18000 | 0.382 |
| 7208AC | 40 | 80 | 18 | 33.6 | 23.3 | 10000 | 12000 | 0.382 |
| 7208B | 40 | 80 | 18 | 30.6 | 21.3 | 7500 | 10000 | 0.382 |
| Loại vòng bi | Kích thước ranh giới | Chỉ số tải cơ bản | Giới hạn tốc độ | |||||
| d | D | W | Cr | Cor | Mỡ | Dầu | Trọng lượng | |
| (mm) | (mm) | (mm) | (kN) | (kN) | (r/min) | (r/min) | (kg) | |
| 7308B | 40 | 90 | 23 | 39.7 | 25.2 | 6900 | 9200 | 0.657 |
| 7408B | 40 | 110 | 27 | 64.9 | 40.4 | 5200 | 7200 | 1.23 |
| 7009C | 45 | 75 | 16 | 24.4 | 19.3 | 14000 | 18000 | 0.26 |
| 7009AC | 45 | 75 | 16 | 22.2 | 17.7 | 100000 | 12000 | 0.26 |
| 7209C | 45 | 85 | 19 | 40.8 | 28.7 | 13000 | 17000 | 0.43 |
| 7209AC | 45 | 85 | 19 | 37.7 | 26.6 | 9400 | 12000 | 0.43 |
| 7209B | 45 | 85 | 19 | 34.3 | 24.3 | 7000 | 9400 | 0.43 |
| 7309B | 45 | 100 | 25 | 50.6 | 34.1 | 6200 | 8200 | 0.875 |
| 7010C | 50 | 80 | 16 | 26 | 21.9 | 13000 | 17000 | 0.29 |
| 7010AC | 50 | 80 | 16 | 23.6 | 20.1 | 9200 | 11000 | 0.29 |
| 7210C | 50 | 90 | 20 | 42.8 | 31.8 | 12000 | 16000 | 0.485 |
| 7210AC | 50 | 90 | 20 | 39.4 | 41.3 | 8500 | 11000 | 0.485 |
| 7210B | 50 | 90 | 20 | 37.535.7 | 26.7 | 6400 | 8500 | 0.485 |
| 7310B | 50 | 110 | 27 | 64.4 | 44.3 | 5500 | 7300 | 1.14 |
| 7410B | 50 | 130 | 31 | 90.2 | 60.4 | 4400 | 6000 | 1.92 |
| 7011C | 55 | 90 | 18 | 34.1 | 28.6 | 11000 | 15000 | 0.42 |
| 7011AC | 55 | 90 | 18 | 31.1 | 26.3 | 8300 | 10000 | 0.42 |
| 7211C | 55 | 100 | 21 | 52.9 | 40.2 | 11000 | 14000 | 0.635 |
| 7211AC | 55 | 100 | 21 | 48.7 | 37.1 | 7600 | 9500 | 0.635 |
| 7211B | 55 | 100 | 21 | 44.1 | 33.8 | 5700 | 7600 | 0.635 |
| 7311B | 55 | 120 | 29 | 74.3 | 52 | 5000 | 6700 | 1.45 |
| 7012C | 60 | 95 | 18 | 35 | 30.6 | 11000 | 14000 | 0.45 |
| 7012AC | 60 | 95 | 18 | 31.9 | 28.1 | 7700 | 9700 | 0.45 |
| 7212C | 60 | 110 | 22 | 64 | 49.5 | 9500 | 13000 | 0.82 |
| 7212AC | 60 | 110 | 22 | 58.9 | 45.7 | 6900 | 8600 | 0.82 |
| 7212B | 60 | 110 | 22 | 53.4 | 41.6 | 5100 | 6900 | 0.82 |
| 7312B | 60 | 130 | 31 | 84.9 | 60.3 | 4600 | 6200 | 1.81 |
| 7412B | 60 | 150 | 35 | 119 | 86.7 | 3700 | 5100 | 2.85 |
| 7013C | 65 | 100 | 18 | 37.1 | 34.3 | 10000 | 13000 | 0.47 |
| 7013AC | 65 | 100 | 18 | 33.7 | 31.4 | 7200 | 9000 | 0.47 |
| 7213C | 65 | 120 | 23 | 73.1 | 58.7 | 8900 | 12000 | 1.02 |
| 7213AC | 65 | 120 | 23 | 67.3 | 54.2 | 6400 | 8000 | 1.02 |
| 7213B | 65 | 120 | 23 | 60.9 | 49.3 | 4800 | 6400 | 1.02 |
| 7313B | 65 | 140 | 33 | 96.1 | 69.3 | 4300 | 5800 | 2.22 |
| 7014C | 70 | 110 | 20 | 46.9 | 43 | 9200 | 12000 | 0.66 |
| 7014AC | 70 | 110 | 20 | 42.7 | 39.4 | 6600 | 8300 | 0.66 |
| 7214C | 70 | 125 | 24 | 75.9 | 60.2 | 8400 | 11000 | 1.12 |
| 7214AC | 70 | 125 | 24 | 69.8 | 55.6 | 6100 | 7600 | 1.12 |
| 7214B | 70 | 125 | 24 | 63.2 | 50.6 | 4600 | 6100 | 1.12 |
| 7314B | 70 | 150 | 35 | 108 | 78.9 | 4000 | 5400 | 2.7 |
| 7015C | 75 | 115 | 20 | 48 | 45.6 | 8700 | 11000 | 0.69 |
| 7015AC | 75 | 115 | 20 | 43.6 | 41.7 | 6300 | 7800 | 0.69 |
| 7215C | 75 | 130 | 25 | 86.1 | 70.6 | 8000 | 11000 | 1.23 |
| 7215AC | 75 | 130 | 25 | 79.2 | 65.2 | 5800 | 7200 | 1.23 |
Góc tiếp xúc giữa các quả bóng và đường chạy cho phép xử lý hiệu quả cả lực phóng và lực trục.Điều này làm cho chúng vô cùng phù hợp cho các hoạt động tốc độ cao đòi hỏi xử lý đáp ứng của cả hai loại lực.
So với vòng bi rãnh sâu tiêu chuẩn, vòng bi với thiết kế tiếp xúc góc có thể chịu tải trọng hơn, làm tăng hiệu suất trong môi trường đòi hỏi.Chúng là sự lựa chọn lý tưởng cho các máy cần xử lý trọng lượng đáng kể mà không ảnh hưởng đến tốc độ hoặc độ chính xác.
Xích với thiết kế tiếp xúc góc đã được sử dụng trong một loạt các ứng dụng như máy móc, linh kiện ô tô, hàng không vũ trụ và thiết bị chính xác như trục, hộp số,và máy phát điện tuabinSự linh hoạt này đảm bảo rằng chúng có thể xử lý một loạt các nhiệm vụ một cách tối ưu.
Các vòng bi với thiết kế tiếp xúc góc được làm từ thép hoặc vật liệu gốm chất lượng cao cung cấp khả năng chống mòn, độ bền và hiệu suất vượt trội.Chúng cũng có sẵn với các chất bôi trơn khác nhau như mỡ hoặc dầu tối ưu hóa giảm ma sát và hiệu suất nhiệt.
Được cung cấp với các thiết kế lồng khác nhau (kim loại hoặc nylon), chúng tạo điều kiện hoạt động trơn tru, giảm ma sát và giảm mức tiếng ồn.Điều này cho phép chúng hoạt động yên tĩnh mà không làm tăng ô nhiễm tiếng ồn của môi trường.
Các vòng bi với thiết kế tiếp xúc góc có sẵn ở các góc tiếp xúc khác nhau như 15 °, 25 °, 40 °. Điều này cho phép tùy chỉnh theo đặc điểm tải và điều kiện hoạt động cụ thể,Tăng hiệu quả và độ chính xác trong khi giảm khả năng hư hỏng thiết bị.
Các vòng bi với thiết kế tiếp xúc góc có thể được cung cấp với các loại niêm phong khác nhau như mở, bảo vệ hoặc niêm phong.do đó giảm chi phí bảo trì và tăng hiệu quả.
1. Máy dụng cụ Spindle
Vòng đeo bóng tiếp xúc góc được sử dụng trong máy công cụ CNC, máy quay và máy xay, vv, để hỗ trợ chuyển động tốc độ cao và chính xác cao.
2Động cơ.
Xích bóng tiếp xúc góc thường được tìm thấy trong các động cơ hiệu suất cao (như động cơ phụ trợ) cần phải chịu tải trọng trục lớn.
3. hộp số
Vòng đeo bóng tiếp xúc góc được sử dụng trong các hệ thống truyền bánh răng khác nhau để giúp truyền năng lượng trơn tru và hỗ trợ tải radial và trục.
4. Robot
Vòng đệm bóng tiếp xúc góc được sử dụng trong khớp và cánh tay của robot để cung cấp độ chính xác và ổn định cao và chịu tải năng động.
5. Máy bơm và máy nén
Vòng đệm bóng tiếp xúc góc được sử dụng trong máy bơm và máy nén để xử lý hiệu quả căng thẳng trục để cải thiện hiệu quả công việc.
6. Ô tô
Vòng đệm bóng tiếp xúc góc được sử dụng trong hệ thống tay lái trợ lực, chênh lệch và vòng đệm bánh xe để tăng khả năng điều khiển và ổn định.
7. Hàng không vũ trụ
Các thành phần quan trọng như động cơ máy bay và xe hạ cánh đòi hỏi độ tin cậy và khả năng chịu tải cao.
8Thiết bị y tế
Xích bóng tiếp xúc góc được sử dụng trong các hệ thống hình ảnh (như MRI) và thiết bị phẫu thuật để đảm bảo chuyển động chính xác.
9Máy in
Vòng đeo bóng tiếp xúc góc được sử dụng trong các thiết bị in khác nhau để đảm bảo xử lý vật liệu chính xác.
10Trục xe đạp
Được sử dụng trong xe đạp hiệu suất cao để tối ưu hóa hiệu suất và giảm ma sát.
11. Máy tuabin gió
Vòng đệm bóng tiếp xúc góc được sử dụng trong hệ thống truyền tải của tuabin gió để chịu tải biến từ gió.
12. Hệ thống vận chuyển
Vòng đệm bóng tiếp xúc góc được sử dụng trong băng chuyền và hộp số cơ học để đảm bảo sự sắp xếp chính xác và xử lý tải trọng nặng.
Bao bì sản phẩm
Sản phẩm mang vòng bi bóng tiếp xúc góc này sẽ được đóng gói trong một hộp bìa cứng để đảm bảo vận chuyển an toàn.Các vòng bi sẽ được bọc trong vật liệu bảo vệ và được đặt an toàn ở giữa hộp để tránh bất kỳ thiệt hại trong quá trình vận chuyển.
Vận chuyển:
Sản phẩm này sẽ được vận chuyển thông qua một dịch vụ chuyển phát đáng tin cậy để đảm bảo giao hàng kịp thời. Chi phí vận chuyển sẽ được tính dựa trên điểm đến và trọng lượng của gói.Khách hàng sẽ nhận được một số theo dõi để theo dõi tình trạng vận chuyển của họ.
Q: Dịch vụ sau bán hàng và bảo hành của bạn là gì?
A: Chúng tôi hứa sẽ chịu trách nhiệm sau đây khi sản phẩm bị lỗi được tìm thấy:
1. Các sản phẩm thay thế sẽ được gửi cùng với hàng hóa của đơn đặt hàng tiếp theo của bạn;
2. Trả lại cho các sản phẩm bị lỗi nếu khách hàng yêu cầu.
Q: Bạn có chấp nhận ODM & OEM đơn đặt hàng?
A: Vâng, chúng tôi cung cấp dịch vụ ODM & OEM cho khách hàng trên toàn thế giới, chúng tôi cũng tùy chỉnh hộp OEM và đóng gói theo yêu cầu của bạn.
Q: MOQ là gì?
A: MOQ là 10pcs cho các sản phẩm tiêu chuẩn; cho các sản phẩm tùy chỉnh, MOQ nên được đàm phán trước. Không có MOQ cho đơn đặt hàng mẫu.
Hỏi: Thời gian giao hàng dài như thế nào?
A: Thời gian dẫn đầu cho đơn đặt hàng mẫu là 3-5 ngày, cho đơn đặt hàng hàng loạt là 5-15 ngày.
Q: Bạn cung cấp các mẫu miễn phí?
A: Vâng, chúng tôi cung cấp các mẫu miễn phí cho các nhà phân phối và bán buôn, tuy nhiên khách hàng nên chịu chi phí vận chuyển. Chúng tôi KHÔNG cung cấp các mẫu miễn phí cho người dùng cuối.
Hỏi: Làm thế nào để đặt hàng?
A: 1. email cho chúng tôi các mô hình, thương hiệu và số lượng, vận chuyển cách của vòng bi và chúng tôi sẽ trích dẫn giá tốt nhất của chúng tôi cho bạn;
2- Proforma hóa đơn được thực hiện và gửi cho bạn như là giá được thỏa thuận bởi cả hai bên;
3. tiền gửi thanh toán sau khi xác nhận PI và chúng tôi sắp xếp sản xuất;
4Số dư được thanh toán trước khi vận chuyển hoặc sau khi sao chép giấy ghi nhận vận chuyển.
|
